آٹوموٹو لیفٹ سائیڈ پینل سٹیمپنگ ڈائی

SIKAIDA Automotive Left Side Panel Stamping Di ایک بڑا، اعلیٰ درستگی والا، اور پیچیدہ سٹیمپنگ ٹول سسٹم ہے جسے SIKAIDA نے سٹیل یا ایلومینیم کی چادروں کے بائیں جانب کے لازمی سائیڈ پینل پر مہر لگانے کے لیے تیار کیا ہے۔ یہ سنگل ڈائی نہیں ہے، بلکہ ایک مکمل مربوط نظام ہے جس میں کلیدی اجزاء جیسے کہ بلیکنگ ڈائی، ڈرائنگ ڈیز، ٹرمنگ ڈیز، اور فلانگنگ ڈیز شامل ہیں۔ اس پروڈکٹ کی مینوفیکچرنگ لیول براہ راست آٹوموٹیو باڈی پینل سٹیمپنگ ڈیز کے اعلیٰ ترین معیار کی نمائندگی کرتی ہے اور ڈائی انڈسٹری میں پیشہ ور سپلائر کے طور پر SIKAIDA کی جامع طاقت کی بنیادی علامت ہے۔

مصنوعات کی تفصیلی خصوصیات

1. بڑا سائز اور پیچیدہ ڈھانچہ

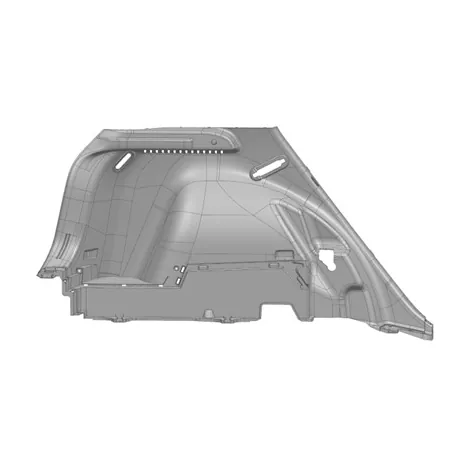

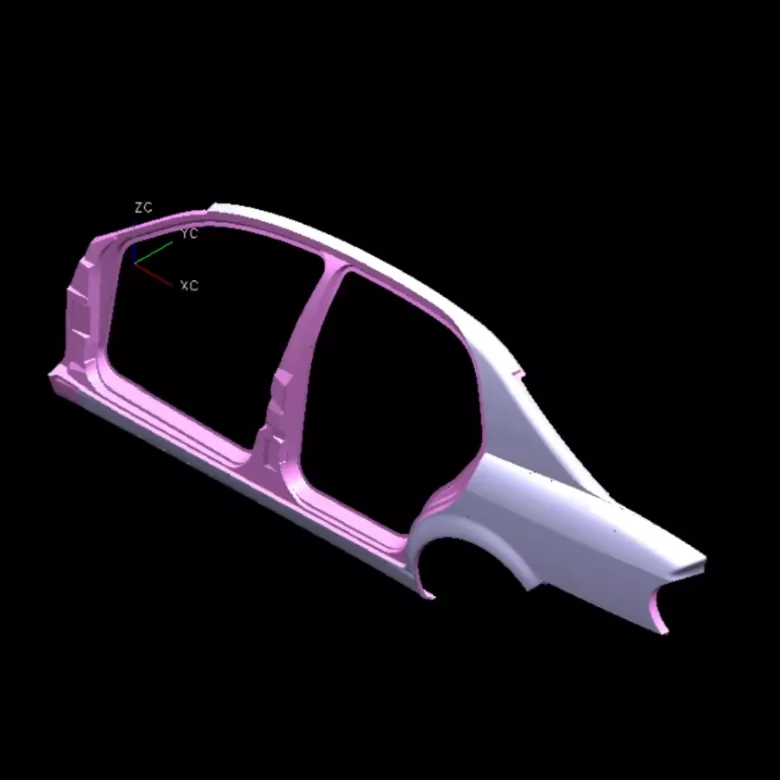

کار کا بائیں طرف کا پینل سائز میں بڑا ہوتا ہے (عام طور پر لمبائی میں 1.5 میٹر سے زیادہ اور چوڑائی 0.8-1 میٹر)، ایک پیچیدہ شکل کے ساتھ، جس میں گہری ڈرائنگ کی خصوصیات، پیچیدہ گھماؤ، کھڑکی کے کھلنے، اور فیچر لائنز شامل ہیں۔ SIKAIDA کا آٹو موٹیو لیفٹ سائیڈ پینل سٹیمپنگ ڈائی درست طریقے سے بڑھتے ہوئے سوراخوں، پسلیوں کو مضبوط کرنے اور سائیڈ پینل پر فلانگنگ تفصیلات بنا سکتا ہے۔ پیشہ ورانہ نقلی تجزیہ اور مولڈ ڈھانچے کی اصلاح کے ذریعے، یہ مناسب تناؤ کی تقسیم اور مستحکم تشکیل کو یقینی بناتا ہے۔

2. اعلی صحت سے متعلق اور اعلی معیار کی ضروریات

کار کے ایک بڑے بیرونی حصے کے طور پر، بائیں طرف کا پینل خروںچ، جھریوں، ڈینٹوں اور دیگر نقائص سے پاک ہونا چاہیے۔ SIKAIDA مولڈ سطح کی تکمیل اور دباؤ کی تقسیم کے لیے سخت تقاضوں کے ساتھ معیار کو سختی سے کنٹرول کرتا ہے۔ کلیدی بنانے والی سطحوں کو آئینے کی تکمیل کے لیے باریک پالش کیا جاتا ہے، جس سے سٹیمپنگ کے دوران شیٹ میٹل اور مولڈ کے درمیان رگڑ کی وجہ سے ہونے والے سطحی نقائص کو مؤثر طریقے سے روکا جاتا ہے۔

3. ملٹی پروسیس انٹیگریٹڈ فارمنگ

بائیں طرف کے پینل کی مہر لگانے کے لیے متعدد عملوں کی مسلسل تکمیل کی ضرورت ہوتی ہے، بشمول خالی کرنا، ڈرائنگ، تراشنا، اور فلانگنگ۔ SIKAIDA کی آٹوموٹیو لیفٹ سائیڈ پینل سٹیمپنگ ڈائی جدید خودکار پروڈکشن لائنوں کے ساتھ بغیر کسی رکاوٹ کے کام کرتی ہے، مسلسل ملٹی سٹیشن سٹیمپنگ حاصل کرنے کے لیے روبوٹک ٹرانسفر ٹیکنالوجی کا استعمال کرتی ہے۔ یہ مسلسل مصنوعات کے معیار کے ساتھ پیداواری کارکردگی کو متوازن کرتا ہے، اور سائنسی عمل کی ترتیب پیداوار کے چکروں کو مختصر کرتی ہے اور لاگت کو کم کرتی ہے۔

4. پیچیدہ گائیڈنگ اور بیلنسنگ سسٹم

سائیڈ پینلز کی پیچیدہ شکلوں اور بڑے طول و عرض کو ایڈریس کرتے ہوئے، ڈائی ایک اعلیٰ درستگی کے گائیڈنگ سسٹم (گائیڈ ستون، گائیڈ آستین، سائیڈ گائیڈ پلیٹس) سے لیس ہے تاکہ اوپری اور نچلے حصے کی درست بندش کو یقینی بنایا جا سکے۔ ایک جامع توازن کا نظام (نائٹروجن اسپرنگس، مکینیکل بیلنس بلاکس) مستحکم اور محفوظ سٹیمپنگ کو یقینی بناتا ہے، ڈائی لائف کو بڑھاتا ہے۔

5. اعلی درجے کی چکنا اور وینٹیلیشن سسٹم

ڈائی میں ایک پیچیدہ خودکار چکنا کرنے کا نظام ہے جو سٹیمپنگ کے دوران خود بخود چکنا کرنے والا استعمال کرتا ہے، شیٹ میٹل اور ڈائی کے درمیان رگڑ کو کم کرتا ہے اور بنانے کے معیار کو بہتر بناتا ہے۔ بڑی ڈرائنگ ڈیز ایک ملٹی پوائنٹ وینٹنگ سسٹم سے لیس ہوتی ہیں تاکہ پھنسی ہوا کی وجہ سے جھریوں، ڈینٹوں اور دیگر بننے والے نقائص کو روکا جا سکے۔

مصنوعات کی خصوصیات اور ایپلی کیشنز

SIKAIDA Automotive Left Side Panel Stamping Di بنیادی طور پر مسافر گاڑیوں جیسے سیڈان، SUVs اور MPVs کے سائیڈ پینلز کی تیاری میں استعمال ہوتا ہے۔ اسے ٹیکسی سائڈ پینلز اور کمرشل گاڑیوں کے لیے دیگر ڈھانچے کی تیاری میں بھی استعمال کیا جا سکتا ہے۔ سانچوں کو اعلی طاقت والے مرکب سٹیل سے بنایا گیا ہے، جس میں اہم سطحوں کو گرمی کے علاج اور درستگی سے پالش کیا جاتا ہے، جس کے نتیجے میں اعلی لباس مزاحمت، اعلی صحت سے متعلق، اور طویل سروس کی زندگی ہوتی ہے۔ پیداوار کے وسیع تجربے کے ساتھ ایک پیشہ ور فیکٹری کے طور پر، SIKAIDA گاڑیوں کے مختلف ماڈلز اور کسٹمر کی ضروریات کے مطابق مولڈ سلوشنز کو اپنی مرضی کے مطابق بنا سکتا ہے، جو آٹو موٹیو انڈسٹری کی مختلف پیداواری ضروریات کو پورا کرتا ہے۔

مینوفیکچرنگ کے عمل کا تعارف

1. پروڈکٹ کا تجزیہ اور CAE سمولیشن

مولڈ ڈیزائن سے پہلے، SIKAIDA پیشہ ورانہ سٹیمپنگ سمولیشن سافٹ ویئر کا استعمال کرتا ہے جیسے کہ AutoForm اور Dynaform سائیڈ پینلز کی فارمیبلٹی، سٹرین، اور اسپرنگ بیک کی پیشین گوئی کرنے، معیار کے خطرات کی پہلے سے نشاندہی کرنے، عمل کے حل اور مولڈ ڈھانچے کو بہتر بنانے، اور آزمائش اور ترمیم کے اخراجات کو کم کرنے کے لیے۔

2. مولڈ ڈیزائن

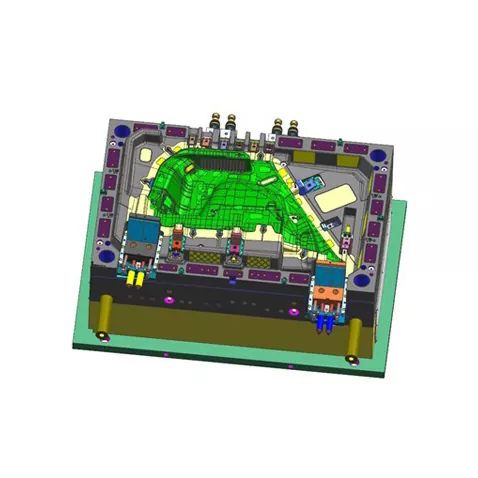

جدید ترین 3D ڈیزائن سافٹ ویئر جیسے کہ UG اور CATIA تمام اجزاء کے مکمل 3D ڈیزائن کو مکمل کرنے کے لیے استعمال کیا جاتا ہے، بشمول اوپری مولڈ، لوئر مولڈ، اور پریشر رِنگ۔ مولڈ کی درستگی اور استحکام کو یقینی بنانے کے لیے شیٹ میٹل کی موٹائی اور اسپرنگ بیک معاوضہ جیسے عوامل پر مکمل غور کیا جاتا ہے۔ ڈیزائن سکیم کا جائزہ لیا جاتا ہے اور اس کی تصدیق پیشہ ور انجینئرز کرتے ہیں۔

3. مواد کا انتخاب

آٹوموٹیو لیفٹ سائیڈ پینل سٹیمپنگ ڈائی سبسٹریٹ سختی اور سختی کو یقینی بنانے کے لیے اعلیٰ معیار کا کاربن سٹرکچرل اسٹیل (جیسے 45 اسٹیل) یا الائے اسٹرکچرل اسٹیل (جیسے 42CrMo) استعمال کرتا ہے۔ کام کرنے والے پرزے (پروفائلز، کٹنگ ایجز) ہائی کاربن، ہائی کرومیم ٹول اسٹیل (جیسے Cr12MoV، SKD11) یا پاؤڈر میٹالرجی اسٹیل کا استعمال کرتے ہیں تاکہ اعلی سختی، اعلی لباس مزاحمت، اور مولڈ لائف کو بڑھایا جاسکے۔

4. صحت سے متعلق مشینی

- رف مشینی: ابتدائی مشینی ایک بڑی گینٹری ملنگ مشین یا CNC گینٹری مشیننگ سینٹر کا استعمال کرتے ہوئے کی جاتی ہے، جس میں فنشنگ کے لیے الاؤنس ہوتا ہے۔

- فنش مشیننگ: پروفائلز اور کٹنگ کناروں کی تیز رفتار CNC مشینی مرکز کی درستگی جہتی درستگی اور سطح کی کھردری کو یقینی بناتی ہے۔

- خصوصی مشینی: الیکٹریکل ڈسچارج مشیننگ (EDM) کو پیچیدہ پروفائلز اور کونوں پر کارروائی کرنے کے لیے استعمال کیا جاتا ہے۔ تار EDM مشین کی درستگی کے سوراخوں اور شکلوں میں استعمال ہوتی ہے۔ 48-52 HRC کی سختی حاصل کرنے کے لیے بجھانے اور ٹیمپرنگ کی جاتی ہے۔

- سطح کا علاج: سختی اور لباس مزاحمت کو بہتر بنانے کے لیے پروفائلز پر ہارڈ کروم پلیٹنگ یا نائٹرائڈنگ لگائی جاتی ہے، جبکہ زنگ سے بچاؤ اور ڈیگریزنگ بھی کی جاتی ہے۔

5. اسمبلی اور ڈیبگنگ (T0 ٹرائل مولڈ)

تمام اجزاء کو ایک مکمل مولڈ میں جمع کیا جاتا ہے، ٹرائل مولڈنگ کے لیے سٹیمپنگ آلات پر نصب کیا جاتا ہے۔ پیشہ ور تکنیکی ماہرین عمل کے پیرامیٹرز جیسے دباؤ اور اسٹروک کو بار بار ایڈجسٹ کرتے ہیں جب تک کہ کوئی اہل حصہ تیار نہ ہو جائے۔ پہلے ٹکڑے کے معائنے اور جہتی پیمائش کی تصدیق کے بعد، اسے گاہک تک پہنچایا جاتا ہے۔

ترقی کے رجحانات

1. الٹرا بڑی انٹیگریٹڈ مولڈنگ

آٹوموٹیو سائیڈ پینلز بڑے مربوط ڈھانچے کی طرف ترقی کر رہے ہیں، جس میں زیادہ مولڈ ٹنیج (2000 ٹن اور اس سے اوپر) اور جہتی استحکام کی ضرورت ہوتی ہے۔ SIKAIDA مسلسل ڈیزائن اور پروسیسنگ ٹیکنالوجی کو بہتر بناتا ہے، جو نئی توانائی کی گاڑیوں اور اگلی نسل کے ماڈلز کی ضروریات کو پورا کرنے کے لیے الٹرا لارج انٹیگریٹڈ سائیڈ پینل سٹیمپنگ ڈیز کی ترقی کو قابل بناتا ہے۔

2. ہلکا پھلکا مواد کی درخواست

آٹوموٹو لائٹ ویٹ کی ترقی کے ساتھ، نئے مواد جیسے کہ اعلیٰ طاقت والے اسٹیل اور ایلومینیم مرکبات بڑے پیمانے پر استعمال ہوتے ہیں۔ SIKAIDA نئے مواد کی تشکیل کی خصوصیات کے مطابق ڈھالنے کے لیے مولڈ کی ساخت اور سطح کے علاج کی ٹیکنالوجی کو بہتر بناتا ہے (مثال کے طور پر، ایلومینیم الائے ڈرائنگ خصوصی کوٹنگز اور چکنا کرنے کے نظام سے لیس ہے)۔

3. ذہین مینوفیکچرنگ اور ڈیجیٹلائزیشن

پریشر اور ٹمپریچر کے سینسر مولڈ میں ایمبیڈ کیے گئے ہیں تاکہ ریئل ٹائم میں سٹیمپنگ پیرامیٹرز کی نگرانی کی جا سکے، جس سے پیشن گوئی کی دیکھ بھال اور عمل کو بہتر بنایا جا سکے۔ ورچوئل ڈیبگنگ کے لیے ڈیجیٹل ٹوئن ٹیکنالوجی کے ساتھ مل کر، ترقی کے چکر کو 20-30% تک چھوٹا کیا جا سکتا ہے، جس سے R&D کی کارکردگی میں بہتری آئے گی۔

4. تیزی سے ڈائی چینج اور آٹومیشن

ملٹی ورائٹی، چھوٹے بیچ کی پیداواری ضروریات کے لیے، مولڈ تیزی سے ڈائی چینج ڈھانچہ (تیز رفتار کلیمپنگ، آٹومیٹک پوزیشننگ) کو اپناتا ہے، خودکار روبوٹس اور ویژن انسپیکشن سسٹم کے ساتھ مل کر، اسٹیمپنگ پروڈکشن میں اعلیٰ درجے کی آٹومیشن حاصل کرتا ہے اور پیداوار کی لچک کو بہتر بناتا ہے۔

اکثر پوچھے گئے سوالات

Q1: آٹوموٹیو لیفٹ سائیڈ پینل سٹیمپنگ ڈائی کے لیے عام طور پر کون سا مواد استعمال کیا جاتا ہے؟

A1: مولڈ بیس عام طور پر اعلیٰ معیار کا کاربن سٹرکچرل اسٹیل (جیسے 45 اسٹیل) یا الائے اسٹرکچرل اسٹیل (جیسے 42CrMo) استعمال کرتا ہے۔ کام کرنے والے پرزے (پروفائلز، کٹنگ ایجز) ہائی کاربن، ہائی کرومیم ٹول اسٹیل (جیسے Cr12MoV، SKD11) یا پاؤڈر میٹالرجی اسٹیل کا استعمال کرتے ہیں تاکہ زیادہ سختی (48-52 HRC) اور زیادہ پہننے کی مزاحمت کو یقینی بنایا جاسکے۔ کچھ اعلیٰ درجے کے سانچوں میں عمر کو بہتر بنانے کے لیے سیمنٹڈ کاربائیڈ یا سطح کوٹنگ ٹیکنالوجی کا استعمال کیا جاتا ہے۔

Q2: آٹوموٹو کے بائیں طرف والے پینل سٹیمپنگ مولڈ کے لیے مینوفیکچرنگ سائیکل کتنا طویل ہے؟

A2: آٹوموبائل کے بائیں جانب والے پینل کے لیے سٹیمپنگ ڈیز کے لیے مینوفیکچرنگ سائیکل عام طور پر 8 سے 15 ماہ تک کا ہوتا ہے، اس کا انحصار اس حصے کی پیچیدگی، درستگی کے تقاضے، اور پیداواری صلاحیت جیسے عوامل پر ہوتا ہے۔ پیچیدہ خمیدہ سطح کے سائیڈ پینل ڈیز کے لیے ڈیولپمنٹ سائیکل 15 ماہ سے زیادہ ہو سکتا ہے، جبکہ سادہ ڈھانچہ ڈیز 8 سے 10 ماہ کے اندر مکمل ہو سکتا ہے۔ مکمل عمل، ڈیزائن اور پروسیسنگ سے لے کر اسمبلی اور ڈیبگنگ تک، متعدد محکموں کے درمیان تعاون کی ضرورت ہے۔
