آٹوموٹو سمال بریکٹ سٹیمپنگ مر گیا۔

چھوٹے آٹوموٹو بریکٹ بوجھ برداشت کرنے والے اہم اجزاء ہیں جو اسمبلیوں کو سپورٹ کرنے، پوزیشنوں کو ٹھیک کرنے، ڈھانچے کو جوڑنے اور بوجھ کی منتقلی کے لیے استعمال ہوتے ہیں۔ SIKAIDA Automotive Small Bracket Stamping Dies کو خاص طور پر مختلف درست بریکٹس کے لیے ڈیزائن کیا گیا ہے جیسے کہ انجنوں اور سسپنشنز کے لیے، پیچیدہ سپورٹ اور پریزیشن ہول پوزیشننگ کو مربوط کرنا تاکہ آٹوموٹیو کی پیداوار کی سخت ضروریات کو پورا کیا جا سکے۔

بنیادی مصنوعات کی خصوصیات

1. پیچیدہ سپورٹ ڈھانچہ تشکیل دینا

بریکٹ کے کمپیکٹ سائز اور پیچیدہ ڈھانچے کے باوجود، SIKAIDA مولڈز، عین مطابق نقلی اور اسپرنگ بیک معاوضے کے ذریعے، ±0.1mm کے اندر اہم طول و عرض کو کنٹرول کرتے ہیں، اس بات کو یقینی بناتے ہوئے کہ ہمواری، سوراخ کی درستگی، اور ساختی سختی معیارات پر پورا اترتی ہے۔

2. اعلی طاقت اور اعلی سختی

آٹوموٹیو سمال بریکٹ سٹیمپنگ ڈائز کے بنیادی اجزاء ہائی ہارڈنس مولڈ اسٹیلز جیسے کہ SKD11 اور Cr12MoV استعمال کرتے ہیں، گرمی کے علاج کے بعد HRC 48–52 کی سختی حاصل کرتے ہیں۔ یہ انہیں اعلی تعدد اثر بوجھ کو برداشت کرنے کی اجازت دیتا ہے اور اس کی سروس لائف 500,000 سائیکل سے زیادہ ہے، مستحکم بوجھ برداشت کرنے کی صلاحیت کو یقینی بناتا ہے۔

3. ملٹی فنکشنل انٹیگریٹڈ ڈیزائن

متعدد پراسیسز جیسے کہ سٹیمپنگ، موڑنے، اور پنچنگ، اور سلائیڈ بلاکس اور نائٹروجن اسپرنگس جیسے میکانزم کو شامل کرنا، پیچیدہ پروسیسنگ کو ایک ہی اسٹروک میں مکمل کیا جا سکتا ہے، جس سے پیداواری کارکردگی اور مصنوعات کے معیار کو نمایاں طور پر بہتر کیا جا سکتا ہے۔

4. پریسجن ہول پوزیشنز اور کنکشن سسٹم

تنصیب کے سوراخ کی درستگی ±0.05mm، اور سوراخ کی دیوار کی کھردری Ra 0.8 تک پہنچ جاتی ہے۔ آپٹمائزڈ فلانگنگ اور ریویٹنگ کنکشن کے ڈھانچے ایک محفوظ اور غیر ڈھیلے بریکٹ کنکشن کو یقینی بناتے ہیں، طویل مدتی قابل اعتماد گاڑی کے استعمال کی ضمانت دیتے ہیں۔

5. انٹیلجنٹ نیسٹنگ اور CAE آپٹیمائزیشن

CAE سافٹ ویئر جیسے آٹوفارم کو استعمال کرتے ہوئے نیسٹنگ کو بہتر بنانے کے لیے، مواد کا استعمال 85% سے زیادہ ہو جاتا ہے، مؤثر طریقے سے تشکیلاتی نقائص کو کم کرتا ہے اور سکریپ کی شرح کو کم کرتا ہے۔

درخواست کے علاقے

SIKAIDA Automotive Small Bracket Stamping Dies میں وسیع ایپلی کیشنز ہیں، جس میں انجن، سسپنشن، ڈیش بورڈ، سیٹ، بیٹری، دروازے، اور ایگزاسٹ سسٹم بریکٹس کی تیاری شامل ہے۔

مینوفیکچرنگ کا عمل

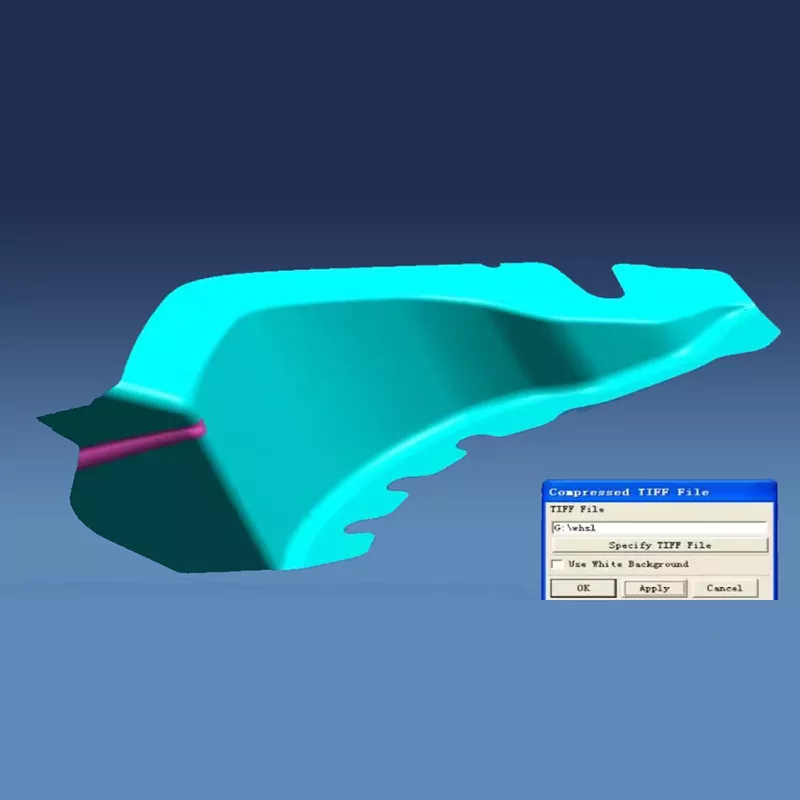

1. پروڈکٹ ڈیزائن اور CAE تجزیہ

ممکنہ نقائص کی نشاندہی کرنے اور بہترین حل کا تعین کرنے کے لیے CAE سافٹ ویئر کا استعمال کرتے ہوئے تخروپن کی تخلیق اور عمل کی اصلاح کی جاتی ہے، کامیاب مولڈ مینوفیکچرنگ کو یقینی بناتے ہوئے

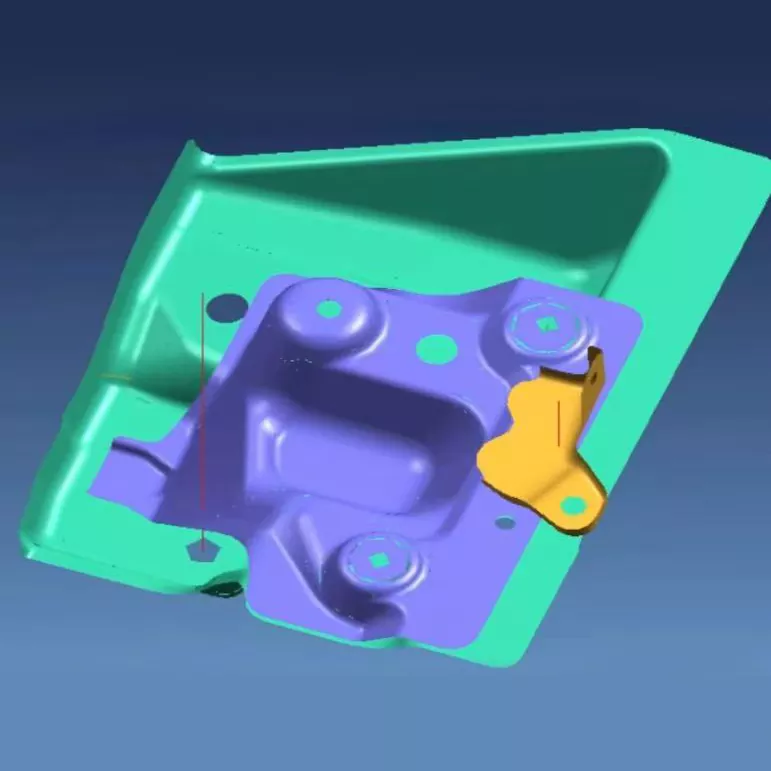

2. مولڈ سٹرکچر 3D ڈیزائن

آٹوموٹیو سمال بریکٹ سٹیمپنگ ڈائز مکمل 3D ڈیزائن سافٹ ویئر جیسے کہ UG اور CATIA کا استعمال گہاوں، گائیڈ سسٹمز اور دیگر اجزاء کو بہتر بنانے کے لیے کرتا ہے، جس سے مولڈ کی معقول ساخت اور دیکھ بھال میں آسانی ہوتی ہے۔

3. مواد کا انتخاب

کام کرنے والے پرزے سخت مولڈ اسٹیل جیسے SKD11 سے بنے ہیں، مولڈ بیس ہیٹ ٹریٹمنٹ کے ساتھ 45 اسٹیل سے بنا ہے، معیاری پرزے GCr15 بیئرنگ اسٹیل کا استعمال کرتے ہیں، اور پنچنگ پرزے درستگی اور پائیداری کو یقینی بنانے کے لیے تیز رفتار اسٹیل یا سیمنٹڈ کاربائیڈ کا استعمال کرتے ہیں۔

4. صحت سے متعلق مشینی

کھردری مشینی الاؤنسز کی اجازت دیتی ہے، اور درستگی مشینی درستگی کو یقینی بناتی ہے۔ سطح کے علاج جیسے نائٹرائڈنگ اور ہارڈ کروم پلیٹنگ مولڈ کی سختی اور پہننے کی مزاحمت کو مزید بڑھاتے ہیں، جو مصنوعات کے معیار کی ضمانت دیتے ہیں۔

5. اسمبلی اور ڈیبگنگ

صحت سے متعلق اسمبلی کے بعد، آٹوموٹیو سمال بریکٹ سٹیمپنگ ڈائز آزمائشی دبانے اور ڈیبگنگ سے گزرتی ہے۔ فرسٹ پیس معائنہ اور بیچ ٹرائل پروڈکشن مولڈ کی درستگی، استحکام اور وشوسنییتا کی تصدیق کرتی ہے۔

اکثر پوچھے گئے سوالات

Q1: آٹوموٹیو سمال بریکٹ سٹیمپنگ ڈائز میں عام طور پر کون سا مواد استعمال ہوتا ہے؟

A1: کام کرنے والے پرزے بنیادی طور پر ہائی ہارڈنس مولڈ اسٹیلز جیسے SKD11، Cr12MoV، اور DC53 استعمال کرتے ہیں۔ مولڈ فریم میں ساختی اسٹیل جیسے 45 اسٹیل اور Q235 استعمال کیے گئے ہیں۔ معیاری حصے جیسے گائیڈ ستون اور بشنگ بیئرنگ اسٹیل GCr15 استعمال کرتے ہیں۔ زیادہ پہننے والے علاقوں کے لیے جیسے کہ چھدرے کے سوراخ، ہارڈ الائے یا تیز رفتار اسٹیل کا استعمال کبھی کبھی سڑنا کی مضبوطی، سختی اور پائیداری کو یقینی بنانے کے لیے کیا جاتا ہے۔

Q2: آٹوموٹو چھوٹے بریکٹ سانچوں کے لئے پروڈکشن سائیکل کب تک ہے؟

A2: مولڈ کی پیچیدگی اور درستگی کے تقاضوں پر منحصر ہے، پروڈکشن سائیکل عام طور پر 10-18 ہفتوں کا ہوتا ہے۔ سادہ بریکٹ مولڈز کو تیار کرنے میں تقریباً 10 ہفتے لگتے ہیں، درمیانی پیچیدگی والے بریکٹ مولڈز میں 14 ہفتے لگتے ہیں، اور اعلیٰ درستگی والے پیچیدہ بریکٹ مولڈز میں 18 ہفتے یا اس سے زیادہ وقت لگ سکتا ہے۔ مخصوص سائیکل کا انحصار بریکٹ کی ساخت کی پیچیدگی، سوراخوں کی درستگی کی ضروریات اور مشینی عمل کی دشواری پر ہوتا ہے۔

Q3: آٹوموٹو سمال بریکٹ سٹیمپنگ ڈائز کی سروس لائف کیا ہے؟

A3: عام استعمال اور دیکھ بھال کے حالات کے تحت، چھوٹے بریکٹ سٹیمپنگ ڈیز کی عمر 500,000 سے زیادہ سائیکل تک پہنچ سکتی ہے۔ اعلیٰ معیار کے مواد کے انتخاب، گرمی کا مناسب علاج، اور درست مشینی کے ذریعے، کچھ مرنے والوں کی عمر 1 ملین سائیکل تک پہنچ سکتی ہے۔ خاص طور پر زیادہ پہننے والے پرزوں کے لیے جیسے کہ چھدرن، باقاعدہ دیکھ بھال اور متبادل کی مصنوعات کے معیار کو یقینی بنانے کے لیے ضروری ہے۔

Q4: اسٹیمپڈ بریکٹ کی درستگی اور معاون کارکردگی کو کیسے یقینی بنایا جائے؟

A4: عمل کے پیرامیٹرز کو بہتر بنانے کے لیے CAE تجزیہ کے ذریعے، اعلیٰ درستگی کے رہنما نظاموں کو اپنانے، مواد کے اسپرنگ بیک کو کنٹرول کرنے، اور ڈائی ایکوریسی کو باقاعدگی سے جانچنے اور برقرار رکھنے کے ذریعے، بریکٹ کی جہتی درستگی کو ±0.1mm کے اندر کنٹرول کیا جا سکتا ہے، اور سپورٹ کی سطح کی چپٹی پن 0.5mm/0m تک پہنچ سکتی ہے۔ ایک ہی وقت میں، مناسب ساختی ڈیزائن اور گرمی کے علاج کے عمل اس بات کو یقینی بناتے ہیں کہ بریکٹ میں کافی سپورٹ سختی اور کنکشن کی طاقت ہے۔

Q5: بریکٹ مولڈز کی تیاری کے عمل میں کلیدی کنٹرول پوائنٹس کیا ہیں؟

A5: بریکٹ مولڈ مینوفیکچرنگ میں کلیدی کنٹرول پوائنٹس میں شامل ہیں: ① تنصیب کے سوراخ کی درستگی کو یقینی بنانے کے لیے پریسجن ہول مشینی؛ ② ہمواری اور ہمواری کو یقینی بنانے کے لیے سطح کی مشینی کی حمایت کریں۔ ③ کنکشن کی مضبوطی کو یقینی بنانے کے لیے کنکشن کا ڈھانچہ بنانا؛ ④ سختی اور جفاکشی کو یقینی بنانے کے لیے گرمی کے علاج کا عمل؛ ⑤ اسمبلی اور ڈیبگنگ مولڈ کی درستگی اور آپریشنل استحکام کو یقینی بنانے کے لیے۔ ہر کنٹرول پوائنٹ کو سخت معیار کے معائنہ اور عمل کے کنٹرول کی ضرورت ہوتی ہے۔
